BUTLWE01 – LoRaWAN Wandtaster
Produktbeschreibung

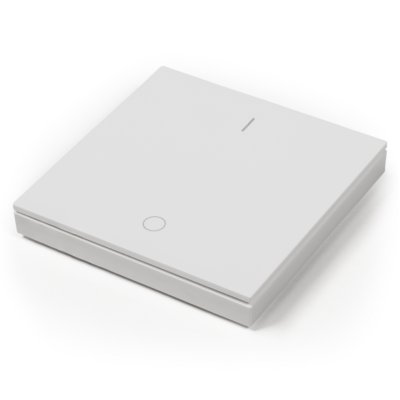

Der Wandtaster sendet Steuerkommandos über LoRaWAN (869 MHz, Class A) und ist flexibel in verschiedenen Einsatzszenarien nutzbar. Montage mit Schrauben oder doppelseitigem Klebeband an jeder trockenen, flachen Fläche. Alternativ kann das Gerät auch lose aufgestellt werden (z.B. auf einem Nachttisch). Stromversorgung: CR2032 Batterie (vorinstalliert).
Für die direkte Kopplung mit einem Aqua-Scope Motor (ohne LoRaWAN-Netzwerk) verwenden Sie BUTLWE02.
Bedienelemente

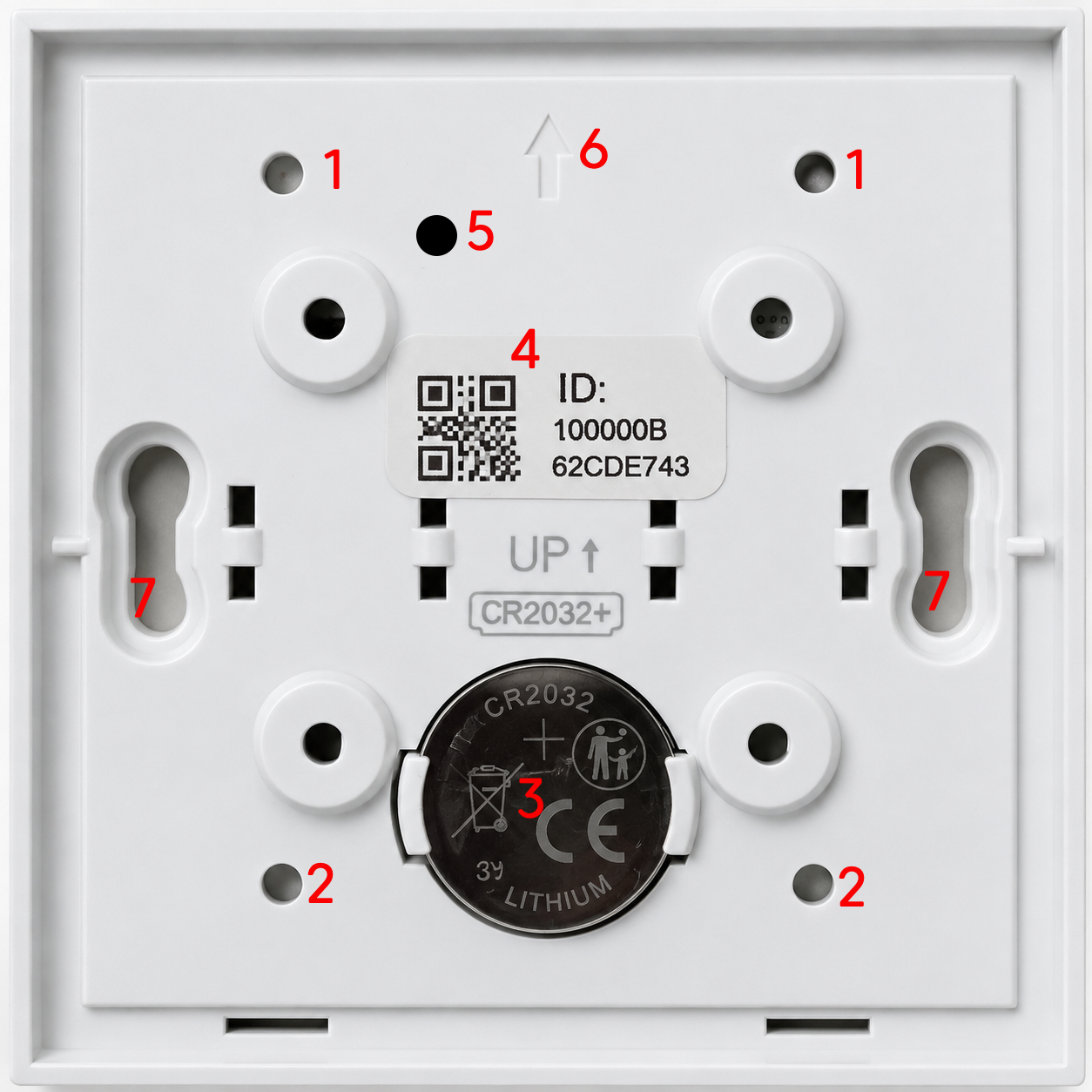

| Nr. | Element |
|---|---|
| 1 | „AUF"-Taste (oben, 2×) |
| 2 | „ZU"-Taste (unten, 2×) |
| 3 | CR2032 Batterie |
| 4 | Geräte-ID (QR-Code) |
| 5 | Rot/Grün LED |
| 6 | Anbaurichtung („UP ↑") |
| 7 | Bohrungen für Schraubmontage |
Inbetriebnahme
- Schaltwippe abnehmen — mit einem Schraubendreher oder Messer vom Hauptgehäuse abhebeln
- Lasche aus der CR2032-Batterie ziehen — aktiviert die Batterie
- Die LED blinkt rot/grün → LoRaWAN-Verbindungsversuch (JOIN-Prozess, ca. 25 Sekunden)
- Bei erfolgreichem JOIN erlischt die LED → das Gerät ist im Netzwerk angemeldet
- Wippe wieder aufdrücken und mit Schrauben oder doppelseitigem Klebeband an einer trockenen, flachen Oberfläche montieren (Anbaurichtung „UP ↑" beachten)
Schlägt der JOIN fehl (z. B. weil noch kein LoRaWAN-Gateway in Reichweite ist oder die Keys nicht eingetragen sind), kann er später durch einen Doppelklick auf eine der Tasten erneut ausgelöst werden. Details siehe LoRaWAN-Verbindung.
Werkseinstellung wiederherstellen
Um den Taster auf Werkseinstellung zurückzusetzen und einen neuen JOIN-Prozess zu erzwingen:
- Schaltwippe abnehmen und Batterie entnehmen
- Eine der beiden oberen Tasten („AUF") mit einem Stift oder schmalen Schraubendreher gedrückt halten
- Batterie einlegen, während die Taste weiter gedrückt bleibt
- Die Einstellungen werden gelöscht, die LED blinkt anschließend wieder rot/grün (neuer JOIN-Versuch)
Alternativ kann der Reset auch über das 1-Tasten-Menü (Befehl 2 „Reset") ausgelöst werden.
LoRaWAN-Kommunikation
Siehe LoRaWAN-Verbindung für Einrichtung, Schlüssel, JOIN/Rejoin und das vollständige Daisychain-Protokoll.
Payload
Der Taster sendet folgende Steuerkommandos:
| Taste | Payload | Bedeutung |
|---|---|---|
| „AUF" | 0x07 0x64 | Ein / Auf |
| „ZU" | 0x07 0x00 | Aus / Zu |
Bedienung
| Aktion | Funktion |
|---|---|
| „AUF" oder „ZU" > 0,5 Sek. | Schaltbefehl senden |
| „AUF" > 4 Sekunden | 1-Tasten-Menü aktivieren |
LED-Zustände
| LED | Bedeutung |
|---|---|
| Rot/Grün blinkend | JOIN-Prozess aktiv (ca. 25 Sekunden) |
| Grüne LED kurz | 1-Tasten-Menü wurde aktiviert |
| Rote LED blinkt (1–2×) | Zeigt die aktuelle Befehlsnummer im Menü |
| Rot+Grün blinkt (1–5×) | Linktest-Ergebnis (1 = schlecht, 5 = ausgezeichnet) |
| Keine Anzeige | Zielgerät nicht erreichbar oder Normalbetrieb |
1-Tasten-Menü
Taste „AUF" länger als 4 Sekunden halten → grüne LED blinkt schnell → Menü aktiv.
Bedienung:
- Kurzer Klick: Zum nächsten Befehl weiterschalten (rote LED blinkt die Befehlsnummer)
- Langer Druck: Vorgewählten Befehl ausführen
- Timeout: Menü beendet sich nach 10 Sekunden Inaktivität automatisch
| Nr. | Befehl | Beschreibung |
|---|---|---|
| 1 | Link test | Prüft die LoRaWAN-Funkverbindungsqualität. Ergebnis: rot+grün blinkt 1–5× (1 = schlecht, 5 = ausgezeichnet) |
| 2 | Reset | Setzt das Gerät auf Werkseinstellung zurück und löst einen neuen JOIN-Prozess aus |
Stromverbrauch
Aufgrund der kleinen CR2032-Batterie sendet das Gerät kein Heartbeat-Signal — eine Übertragung erfolgt ausschließlich beim Tastendruck.
| Zustand | Verbrauch |
|---|---|
| Deep Sleep (Ruhezustand) | ca. 3 µA |
| Sendevorgang (pro Tastendruck) | ca. 15 mAs |
Technische Daten
| Parameter | Wert |
|---|---|
| SKU | BUTLWE01 |
| EAN | 4251295783512 |
| Funk | LoRaWAN 869 MHz, Class A |
| Frequenz | 868–869 MHz, 4 dBm (2,5 mW) |
| Batterie | CR2032 |
| Abmessungen | 80 × 80 × 16 mm |
| Schutzgrad | IP20 |
| Gewicht | 50 g |
