FLOLWE01 – Flutsensor (LoRaWAN)
Produktbeschreibung
Der Flutsensor erkennt das Vorhandensein von Wasser an seinen drei Messing-Teleskopstiften und sendet bei Auslösung eine Alarmmeldung per LoRaWAN. Die Teleskopstifte erkennen Wasser sowohl auf harten Böden (Fliesen) als auch auf weichen Teppichen. Zusätzlich misst das Gerät kontinuierlich Temperatur und Luftfeuchtigkeit. Bei Alarm ertönt ein akustisches Signal und die rote LED blinkt.
Ein optionales flaches Sensorpad kann über ein Kabel angeschlossen werden, um die Wasserstandserkennung an einer separaten Stelle (z.B. Wand- oder Bodenmontage mit Halterung) zu ermöglichen.
Hauptmerkmale:
- Wasser-, Temperatur- und Luftfeuchtigkeitssensor
- Drei Messing-Teleskopstifte für harte Böden und weiche Teppiche
- Halterung für Wand-/Bodenmontage mit externem Sensorpad (IP67)
- LoRaWAN Class A, OTAA (EU868)
- CR123 Batterie (ca. 5 Jahre Betriebsdauer)
- Betriebstemperatur: -40 °C bis +85 °C
- Schutzgrad: IP54 (Hauptgerät), IP67 (Sensorpad)
Für die direkte Kopplung mit dem Aqua-Scope Monitor verwenden Sie FLOLWE02.
Installation

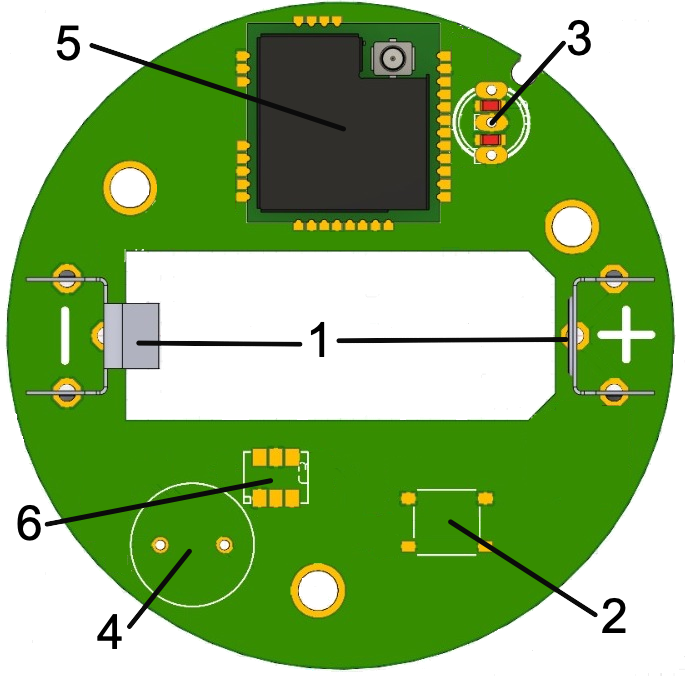

Batterie einlegen
- Oberseite des Gehäuses gegen den Uhrzeigersinn drehen, um das Gehäuse zu öffnen
- CR123-Batterie in den Halter einlegen (Polarität beachten!)
- LEDs blinken rot/grün → LoRaWAN-JOIN-Versuch (ca. 25 Sekunden)
- 3× grün = Verbindung erfolgreich, 3× rot = Verbindung fehlgeschlagen
- Gehäuse mit 1/8-Drehung im Uhrzeigersinn schließen
Aufstellmöglichkeiten
- Direkt auf den Boden stellen: Das Gerät kann ohne Zubehör direkt auf den Boden gestellt werden. Die Teleskopstifte erkennen Wasser auf der Oberfläche.
- In Halterung montieren: Die Halterung wird mit 3M-Aufkleber oder den beiliegenden Schrauben an Wand oder Boden befestigt. Das Sensorpad wird per Kabel in die Buchse der Halterung gesteckt.
Messzyklus
- Flutprüfung: ständig (kontinuierlich)
- Temperatur/Luftfeuchtigkeit: alle 15 Minuten (Parameter #4, Standard: 900 Sekunden)
- Statusbericht: bei Änderung > 0,5 °C Temperatur oder > 5% Feuchte
- Heartbeat: alle 6 Stunden (Parameter #2, Standard: 24 Messintervalle)
Funktionstaste
Sie können die Funktion überprüfen, indem Sie auf den Knopf drücken. Dabei ertönt ein akustisches Signal, die LED leuchtet auf und ein Statuspaket wird gesendet.
LoRaWAN-Kommunikation
Siehe LoRaWAN-Verbindung für Einrichtung, Schlüssel, JOIN/Rejoin und das vollständige Daisychain-Protokoll.
Unterstützte Sensortypen
| ID | Sensor | Einheit |
|---|---|---|
0x01 | Temperatur | 1/10 °C (Zweierkomplement) |
0x02 | Luftfeuchtigkeit | %RH |
0x03 | Betriebszeit | Stunden seit letztem Neustart |
Alarmtypen
| ID | Alarm | Beschreibung |
|---|---|---|
| 1 | Wassersensor ausgelöst | Wasser an den Sensorstiften erkannt |
| 2 | Temperatur außerhalb Grenzwerte | Meldet den aktuellen Temperaturwert |
| 3 | Luftfeuchtigkeit außerhalb Grenzwerte | Meldet den aktuellen Feuchtigkeitswert |
| 12 | Batterie schwach | Batterie nahezu erschöpft |
Konfigurationsparameter
Alle Konfigurationsparameter sind 16-Bit-Werte.
| Nr. | Parameter | Standard | Beschreibung |
|---|---|---|---|
| 2 | Heartbeat | 24 | × Messintervall = 6 h |
| 3 | Temp.-Einheit | 0 | Celsius (0) / Fahrenheit (1) |
| 4 | Messintervall | 900 | Sekunden (15 Min.) |
| 5 | Confirmed | 0 | Confirmed (1) / Unconfirmed (0) |
| 6 | Temp.-Änderungsschwelle | 5 | 0,5 °C (in 1/10 °C) |
| 7 | Feuchte-Änderungsschwelle | 5 | 5% |
| 8 | Temp. oberer Grenzwert | 300 | 30,0 °C |
| 9 | Feuchte oberer Grenzwert | 90 | 90% |
| 10 | Temp. unterer Grenzwert | 0xFF38 | -20,0 °C |
| 11 | Feuchte unterer Grenzwert | 10 | 10% |
Lieferumfang
- Sensor (Hauptgerät)
- Montage-Unterteil (Halterung)
- 1× CR123 Batterie
- 1× externer Kabelsensorkopf
- 2× Schrauben und Dübel
- Handbuch
Technische Daten
| Parameter | Wert |
|---|---|
| SKU | FLOLWE01 |
| Plattform | STM32WLE5CCU6 |
| LoRaWAN | v1.0.3, Class A, EU868, OTAA |
| Frequenz | 868–869 MHz, 4 dBm (2,5 mW) |
| Reichweite | >2 km (TX 22 dB) |
| Batterie | CR123 |
| Schutzgrad | IP54 (Hauptgerät), IP67 (Sensorpad) |
| Sensorpad | 7 mm hoch, Kabel 110 mm (Audio-Koaxial) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Lagertemperatur | -65 °C bis +125 °C |
| Luftfeuchtigkeit | 0–90% RH |
| Abmessungen | 65 × 65 × 32 mm |
| Gewicht | 90 g (ohne Batterie) |
