AQSWIE02 -- Leckageschutz-Monitor (WLAN)
Produktbeschreibung

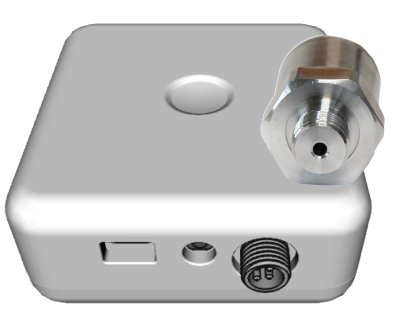

Das Geraet kombiniert Leckageschutz mit Druck- und Temperaturueberwachung. Es besteht aus zwei Komponenten:
- Hauptgehaeuse fuer Signalverarbeitung und drahtlose Kommunikation mit Batteriefach
- Externer Sensorkopf mit Anschluss an die Wasserleitung
Das System kommuniziert per WLAN mit der Aqua-Scope Cloud-App oder per MQTT/JSON an eigene Server. Die Stromversorgung erfolgt ueber USB-C-Netzteil oder optionale interne ER26500-Batterie. Sowohl der Sensorkopf (IP67) als auch das Hauptgeraet (IP65) sind wasserdicht.
Hauptmerkmale:
- Druckwellen-Analyse zur Leckageerkennung
- Externer Sensorkopf mit G1/4"-Anschluss
- T-Stueck fuer 3/8"-Eckventile beigelegt
- Kabelgebundener Flutsensor (3,5 mm Klinkenbuchse)
- Nachruestmotor-Unterstuetzung via LoRa (Auto-Absperrung)
- Bis zu 10 kabellose Flutsensoren
- App + MQTT + JSON Webhook
- Stromversorgung: USB-C (5V/1A) oder ER26500 Batterie
- Schutzgrad: IP65 (Hauptgeraet) / IP67 (Sensorkopf)
Installation
Der Sensorkopf hat ein G1/4"-Gewinde (europaeisch-metrisch) und passt damit in alle Revisionsoeffnungen des Wassernetzes, z.B. an Rueckflussverhinderern, Hauptabsperrhahnen oder Druckminderern.
Montage an einer Revisionsoeffnung
Schrauben Sie den Sensorkopf direkt in eine vorhandene 1/4"-Revisionsoeffnung.
Montage am Eckventil
Wenn keine Revisionsoeffnung vorhanden ist, kann der Sensorkopf am Eckventil montiert werden:
- Wasser am Eckventil absperren
- Panzerschlauch am Eckventil mit dem mitgelieferten 3/8"-Maulschluessel loesen
- Mitgeliefertes T-Stueck zwischen Eckventil und Panzerschlauch einsetzen
- Panzerschlauch am T-Stueck wieder befestigen
- Sensorkopf in den Abgang des T-Stuecks einschrauben
- Wasser aufdrehen und alle Verbindungen auf Dichtheit pruefen
Beim erneuten Befestigen des Panzerschlauchs unbedingt den Panzerschlauch gegenhalten, damit er sich nicht verdreht. Ein verdrehter Panzerschlauch kann zu Leckagen fuehren!
Der Sensorkopf muss immer nach einem eventuell vorhandenen Druckminderer installiert werden. Nur so kann das Geraet korrekt arbeiten und Leckagen zuverlaessig erkennen.
Verbindung und Kommunikation
Die WLAN-Einrichtung erfolgt ueber die Konfigurationsseite des Geraetes (SSID "Scope"). Eine ausfuehrliche Schritt-fuer-Schritt-Anleitung finden Sie unter WLAN-Anbindung.
Fuer erfahrene Anwender
Neben der Aqua-Scope App stehen weitere Kommunikationsoptionen zur Verfuegung, die ueber Konfiguration -> Kommunikationsoptionen in der App aktiviert werden:
- MQTT -- Integration in MQTT-basierte Systeme
- Home Assistant -- Automatische Erkennung im Dashboard
- JSON Webhook -- Eigener Webdienst mit HTTP POST
- Modbus IP -- Industrielles Protokoll (TCP Port 502)
- Lokaler Webserver -- Direkter Zugriff per Browser im LAN
Der lokale Webserver und Modbus IP sind nur im Netzteilbetrieb verfuegbar, nicht im Batteriemodus.
Geraetenutzung
Hardware
- USB-C Anschluss: Nur zur Stromversorgung (beiliegendes KTEC-Netzteil empfohlen -- guenstigere Alternativen koennen Stoerungen erzeugen, die die Sensorqualitaet beeintraechtigen). Wasserdichter Stecker.
- Externer Sensorkopf: Wasserdichter Gewindeanschluss zum Hauptgeraet (80 cm Kabel)
- 3,5 mm Klinkenbuchse: Wasserdichter Anschluss fuer zusaetzlichen externen Flutsensor (beigelegt)
- Batteriefach (Rueckseite): Schraubverschluss mit Gummidichtung zum Wasserschutz
Tastenbedienung
| Aktion | Funktion |
|---|---|
| 1x kurz druecken | Aufwecken / Statusmeldung senden |
| 2x kurz druecken | Aktiven Alarm quittieren (Alarm wird ueberbrueckt bis zum naechsten Neustart) |
| 3x kurz druecken | Derzeit nicht belegt |
| 5 Sek. halten (direkt nach Einschalten) | Werksreset (LED blinkt 4x rot als Zaehlhilfe, dann 3x kurz rot als Bestaetigung) |
Im Batteriebetrieb muss die Taste ca. 1 Sekunde gehalten werden, um das Geraet aufzuwecken. Im Batteriemodus stehen 120 Sekunden fuer die WLAN-Verbindung zur Verfuegung, bevor der Schlafmodus aktiviert wird.
LED-Anzeige
| LED | Bedeutung |
|---|---|
| Gelb/Mehrfarbig blinkend | Boot-Vorgang |
| Rot/Gruen blinkend | Auslieferungszustand -- Verbindungsbereit, Webserver und Bluetooth aktiv |
| Blau oder Gruen langsam atmend | Netzwerk und externe Stromversorgung verbunden, Normal-/Standby-Betrieb |
| Rot blinkend | Aktiver Alarm mit externer Stromversorgung |
| Aus | Nicht angeschlossen oder Batteriebetrieb (Schlafmodus) |
Messwerte und Alarme
Das Geraet misst Wasserdruck und Temperatur mehrmals pro Sekunde und uebertraegt die Daten alle 15 Minuten per WLAN (inkl. Betriebszeit, Batterieverbrauch und Batteriespannung).
Bei folgenden Bedingungen wird sofort ein Alarm ausgeloest:
| Alarmtyp | Maske | Beschreibung |
|---|---|---|
| 1 -- Flutsensor | 0x001 | Kabel- oder Funksensor erkennt Wasser (deutet auf nahegelegene Leckage hin) |
| 4 -- Unterdruck | 0x008 | Wasserdruck unter unterem Schwellenwert (Parameter 7, Standard: 1 mBar) -- moeglicher Rohrbruch oder Absperrung |
| 6 -- Ueberdruck | 0x020 | Wasserdruck ueber oberem Schwellenwert (Parameter 6, Standard: 8000 mBar) -- Fehlfunktion des Druckminderers |
| 8 -- Pipe-Check Mikroleckage | 0x080 | Pipe-Check hat Mikroleckage erkannt |
| 14 -- Sensor nicht verbunden | 0x2000 | Sensorkopf vom Hauptgeraet getrennt |
| 15 -- Sensor nicht am Wasser | 0x4000 | Sensorkopf verbunden, aber kein Kontakt mit Druckwasser |
| Temperatur | -- | Wassertemperatur ueberschreitet Maximum (Parameter 16) oder unterschreitet Minimum (Parameter 11) |
Alarme werden per App mit Push-Benachrichtigung und optionaler E-Mail-/Sprachweiterleitung uebermittelt. Sie werden automatisch geloescht, wenn die Bedingung sich normalisiert. Ein doppelter Tastendruck unterdrueckt Alarme bis zum naechsten Einschalten.
Kommunikation mit externen Geraeten
Der Monitor arbeitet eigenstaendig, erreicht jedoch die volle Funktionalitaet erst mit Peripheriegeraeten:
Nachruestmotoren: Aqua-Scope bietet Nachruestmotoren fuer verschiedene Absperrventiltypen. Diese werden direkt am Ventil installiert -- ohne Unterbrechung der Wasserversorgung oder Rohrsaegen. Die Kommunikation erfolgt ueber das interne LoRa-System (funktioniert auch durch schwierige Hindernisse wie Keller). Die Kopplung erfolgt ueber die App unter "Neues Untergeraet" durch Eingabe der 16-stelligen QR-Code-/Geraete-ID.
Motorfunktionen:
- Direkte Steuerung ueber App-Buttons ("AUF"/"ZU")
- Konfigurierbare Timer fuer automatisches Schalten zu bestimmten Uhrzeiten/Wochentagen
- Automatischer Pipe-Check
- Auto-Absperrung bei Leck oder Alarm (konfigurierbar)
- Direkte manuelle Steuerung ueber Geraetetaste
Funksensoren: Bis zu 9 zusaetzliche kabellose externe Flutsensoren schuetzen Bereiche wie Waschbecken. Die Kopplung erfolgt ebenso ueber "Neues Untergeraet" -- die App erkennt den Geraetetyp automatisch.
Pipe-Check
Der Pipe-Check ermittelt Mikroleckagen im Wassersystem. Dazu schaltet der Motor das Wasser fuer ca. 240 Sekunden ab und die Druckveraenderung im Wassersystem wird analysiert. Einfluss auf die Messung haben Temperaturschwankungen, Ausgasungen und eben auch Mikroleckagen.
Die Empfindlichkeit ist sehr hoch -- ab ca. 1 Tropfen pro Sekunde wird eine Leckage erkannt (Empfindlichkeit: <4 ml/Stunde). Die Sensibilitaet kann in der App angepasst werden.
Der Schwellenwert muss hoeher gewaehlt werden, wenn ein groesserer Warmwasserpuffer (Boiler) vorhanden ist, da die thermische Ausdehnung des Wassers die Druckmessung beeinflusst.
Alarmverhalten: In den Werkseinstellungen fuehrt erst der 5. aufeinanderfolgende Alarm zu einer echten Benachrichtigung des Anwenders, da die erkannte Mikroleckage meist ein tropfender Wasserhahn ist. Dieser Wert kann in der App von 0 (sofort alarmieren) bis 10 geaendert werden.
Manueller und automatischer Pipe-Check:
Der Pipe-Check kann in der App manuell gestartet werden. Es wird jedoch empfohlen, ihn regelmaessig automatisch durchzufuehren. Dazu wird in der App eine zeitgesteuerte Aktion "Pipe-Check" definiert mit:
- Frei waehlbare Uhrzeit
- Frei waehlbare Wochentage (auch mehrere)
Fuer den Pipe-Check ist ein Nachruestmotor (z.B. BVSLWE02 oder KFRLWE02) erforderlich, der das Wasser vor dem Test automatisch absperrt.
Mikroleckage bedeutet nicht Panik -- es handelt sich meist um einen tropfenden Wasserhahn. Wenn die Meldung ueber mehrere Tage bestehen bleibt, sollte eine Untersuchung erfolgen. Die Alarmmeldungen geben Hinweise auf den Ort.
Batteriebetrieb
Das Geraet wird mit einer ER26500 Batterie (Bobbin-Cell, Groesse C, Lithium-Thionylchlorid) betrieben, die hinten im Batteriefach eingelegt wird.
- Lebensdauer: 8--10 Jahre mit Druckminderer, ca. 4 Jahre ohne
- Die Batterie kann auch bei gleichzeitigem Netzanschluss (USB-C) als Backup dienen
- Die Stromquelle beim Einschalten bestimmt den Betriebsmodus: Bei vorhandenem Netzstrom bleibt das Geraet im Netzmodus bis zum naechsten Statusbericht (Standard: 15 Min.), selbst bei Stromausfall mit eingesetzter Batterie
Im reinen Batteriebetrieb:
- LEDs am Geraet deaktiviert (Status-LED bleibt dunkel)
- Keine akustische oder visuelle lokale Alarmanzeige
- Langsame Befehlsverarbeitung (bis zu 1 Stunde statt ~10 Sekunden im Netzmodus)
- Kann keine Alarme von externen kabellosen Flutsensoren empfangen
- Sensordaten werden stuendlich statt alle 15 Minuten uebertragen
- LoRaWAN-Geraete versuchen nur einmal einen JOIN
Konfigurationsparameter
| Nr. | Parameter | Standard | Beschreibung |
|---|---|---|---|
| 4 | Ventilmotor-Aktion | -- | Bitmap: definiert, welche Alarmtypen die Motor-Absperrung ausloesen |
| 5 | Normdruck | -- | Informativ: Einstelldruck des Druckminderers (mBar) |
| 6 | Ueberdruck-Schwelle | 8000 mBar | Alarm bei Ueberschreitung |
| 7 | Unterdruck-Schwelle | 1 mBar | Alarm bei Unterschreitung |
| 13 | Pipe-Check Dauer | 240 s | Testdauer fuer Mikroleckage-Erkennung |
| 14 | Pipe-Check Abbruch | 200 mBar | Einmaliger Druckanstieg, der den Test abbricht (z.B. Warmwasserbereitung) |
| 15 | Pipe-Check Alarm | 30 mBar | Druckabfall-Schwellenwert fuer Leckerkennung |
| 18 | Temperatursensor-Offset | 0 | Linearer Offset in 1/10 °C |
Sensorwerte
| Index | Modbus Register | Messwert | Einheit |
|---|---|---|---|
| 0 | 100/101 | Betriebszeit | Stunden |
| 1 | 102/103 | Temperatur | 1/10 °C |
| 2 | 104/105 | Batteriespannung | mV |
| 3 | 106/107 | Batterieverbrauch | mAs |
| 4 | 108/109 | Wasserdruck | mBar |
| 5 | 110/111 | Ventilstatus | 1=offen, 0=geschlossen |
Lieferumfang
- Leckageschutz-Monitor (Hauptgeraet, ohne Batterie)
- Aqua-Scope Sensorkopf mit 80 cm Kabel
- 3/8"-T-Stueck fuer Eckventil-Montage
- Flutsensor mit 130 cm Kabel und Klinkenstecker
- USB-C Stromkabel und Netzteil
- 19-mm-Schraubenschluessel fuer T-Stueck-Montage
Trinkwasserrichtlinie EU 98/83/EG
Das T-Stueck mit Trinkwasserkontakt entspricht den europaeischen Normen. Material: CW509L, gelistet im Umweltbundesamt (UBA) Register zugelassener Werkstoffe (Ausgabe 14. Mai 2020, Abschnitt 2.1.3.1).
Technische Daten
| Parameter | Wert |
|---|---|
| SKU | AQSWIE02 |
| Stromversorgung | USB-C 5V/1A (extern) |
| Batterie | Bobbin Cell C ER26500 (Lithium-Thionylchlorid) |
| Prozessor | ESP32-WROOM_32E (Xtensa Dual Core 32-bit, 240 MHz, 520 KB RAM) |
| WLAN | IEEE 802.11 b/g/n (2,4 GHz) -- Aqua-Scope Cloud, MQTT, JSON |
| Bluetooth | 5 LE (UART-Profil) |
| Drucksensor | 0--10 bar (0--1000 kPa), Ueberlast 150% |
| Anschluss | G1/4" Innengewinde, I2C |
| Genauigkeit | <1% dynamisch |
| Temperatursensor | Integriert im Sensorkopf |
| Abmessungen (Hauptgeraet) | 91 x 91 x 30 mm |
| Gewicht (Hauptgeraet) | 105 g |
| Gewicht (Sensorkopf) | 140 g |
| Schutzgrad | IP65 (Hauptgeraet) / IP67 (Sensorkopf) |
| Bedienelemente | 3-Farben-LED, Einzeltaster |
| Betriebstemperatur | -20 bis +50 °C |
| Lager-/Transporttemperatur | -65 bis +125 °C |
| Relative Luftfeuchtigkeit | 0--90% |
| Pipe-Check Empfindlichkeit | <4 ml/Stunde |
| Funkemissionen (WLAN) | 2,4 GHz Breitband (EN 300 328) |
| Funkemissionen (LoRa) | 868--869 MHz, 4 dBm (2,5 mW) |
